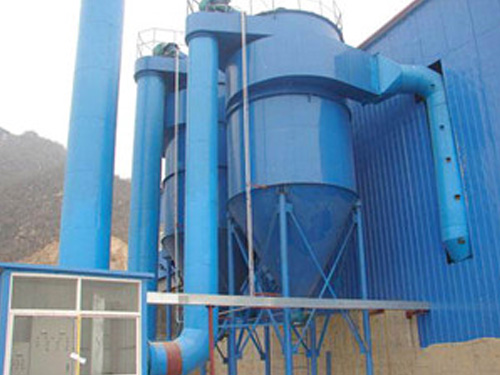

LLZB菱形袋式除塵器結構緊湊，組合形式靈活，采用菱形濾袋，過濾面積大，占用空間小。 換濾袋方便，維護工作量小，清灰由電控柜自動完成，收塵效率在以上，能夠長期穩定 的運行。廣泛應用于冶金、礦山、電力、建材、化工等行業，尤其用在有色冶煉行業除塵效果佳。

LLZB型菱形袋式收塵器采用負壓式分室組合，濾袋為外濾式，由清潔室、袋濾室、閥、導流板、進出風口等組成的分室的上箱體及反吹風箱體、灰斗、卸灰閥、脈動反吹裝置，由電磁控制的壓縮氣缸啟動的二通閥、保溫層等所組成。

1.脈動分室反吹清灰，比一般袋式除塵器清灰，清灰效果好。

2.采用慣性和過濾收塵機理組合型結構，具有二級收塵的作用。，人口濃度可比一般袋式除塵器高。

3.采用菱形布袋布置的過濾面積比其他形式的布袋(如園形、扁形、梯形)大些，可充分利用箱體空間，因而占地面積也相應比其他形式除塵器要少。

此種收塵器，結構緊湊，組合形式靈活，采用菱形濾袋，1.過濾面積大，2.占用空間小，3. 換濾袋方便，4.維護工作量小。

LLZB菱形袋式除塵器的主要技術性能數據：

1.過濾風速

2.過濾面積

3.運行溫度

4.運行阻力

5.入口含塵濃度

6.清灰方式

7.反吹系統中反吹風，在高溫系統運行中，盡可能熱風進行反吹，以防低溫風進入易使收塵器內濾袋表面結露，使粉塵粘附于布袋上不易吹落。一般可在反吹風機加一連接管，按至手沉默系統主風機出風口管路中。系統要求較高時，可加接氮氣氣管。以氮氣進行反吹。

LLZB菱形袋式除塵器的工作原理：

含塵氣流從收塵器中間室經導流板向下，受慣性力作用而沉降至灰斗內，細小粉塵隨氣流折向，向上進入袋濾室，粉塵附著于濾袋外表面，被凈化了的空氣透過濾袋經上部清潔室、排風道由收塵系統主風機吸出而排入大氣。隨著過濾工況的不斷進行，附著于濾袋外表的粉塵逐漸增多，氣流通過的阻力也逐漸增大，當達到 阻力值時，根據需要可以手動，可以經過頂呀或定時反吹電控裝置，自動控制啟動脈動反吹裝置中的反吹機、脈動閥及電磁三通閥進行反吹清灰。具有足夠動量的脈動空氣流從過濾粉塵的反向吹入濾袋，并使濾袋產生高頻低振幅的振動，以抖落外表粉塵。當阻力下降時，由手動或電控制裝置停止反吹。清灰工作是在單室停風狀態下逐室反吹的。
