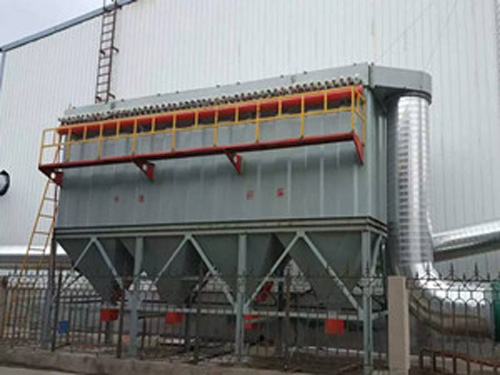

GMC型脈沖袋式除塵器除塵效率高，使用方便，是較受客戶喜愛的除塵器設備，下面小編帶您詳細了解一下它的構造及工作原理。
1、脈沖袋式除塵器 結構
該設備主要有以下部分組成:
(1 )箱體:包括袋室、預收塵室、凈氣室、多孔板、除塵布袋、濾袋骨架。箱體設計耐壓9000Pa.
(2)噴吹系統:主氣管、噴吹管、脈沖閥、控制儀。
(3)灰斗及排灰部分有兩種形式: -種為灰斗直接與卸灰閥連接,另-種為灰斗通過輸送設備(如螺旋輸送機)與卸灰閥連接。
2、GMC型脈沖袋式除塵器工作原理
含塵氣體進入收塵器已擴大的灰斗進行預收塵,通過導流板均布于各條除塵濾袋之間,粉塵阻留于濾袋外表面,為使設備阻力不_ 1200Pa ,壓氣體經電磁閥產生脈噴,使氣包內壓縮空氣( 0.5~0.7MPa),由噴吹管孔眼噴出(稱- -次風 )通過文氏管誘導數倍于-次風的周?chē)諝?稱二二次風)進入除塵布袋在瞬間急劇膨脹,并伴隨著氣流的反方向作用抖落粉塵,達到清灰的目的。使用微機自動控制裝置, 根據粉塵隨意調整清灰周期和脈噴時間,使收塵器在指定范圍內運行。
2、選型參數及選型原則
( 1 )脈沖袋式除塵器選型的主要技術參數為風量、氣體溫度、 含塵濃度與濕度。根據I藝設計的風量、氣體溫度、 含塵濃度的量大數值 ,按略小于技術性能表中的數值為原則,其相對應的脈沖袋除塵器型號,即為所需要的脈沖除塵器型號,采用的除塵濾袋根據入口濃度、氣體溫度、濕度含量確定。
(2)表中的耗量為工廠集中供氣的情況,如單獨使用空氣機時,實際的耗氣鍵要增大到表中數值的1.5倍。
(3)壓縮空氣耗氣量欄中,所提出的耗謹為該型號設備的耗氣量。
3、設備外形及基礎見附圖,我廠還可根據用戶場地情況設計符合用戶要求的收塵器。
除了GMC型脈沖袋式除塵器，我們還生產其他脈沖型布袋除塵器，客戶購買前可咨詢我們，我們?yōu)槟O(shè)計定制更適合您的除塵設備。
